回転貫入鋼管杭工法

回転貫入鋼管杭工法とは、先端に翼を取り付けた鋼管杭を回転させながら地中に貫入し、支持層に定着させる既製杭工法のひとつです。低振動・低騒音かつ小型重機での施工が可能な点から、密集地・狭小地を中心に採用されています。

本ページでは、回転貫入鋼管杭工法の特徴・メリット・注意点を解説すると共に、代表的な3工法の概要をご紹介します。現場条件に合った工法選定の参考としてお役立てください。

回転貫入鋼管杭工法の特徴

回転貫入鋼管杭工法は、杭先端に溶接または鋳物一体成型した翼を持つ鋼管を、回転力と押し込み力を同時に加えることで地盤に貫入する工法です。施工中に排土が発生しないのが特徴で、残土処分やそれに伴う費用が不要です。

施工後は逆回転による引き抜き撤去が可能であり、将来の土地利用の転換や建て替えを見据えた選択肢として注目されています。

回転貫入鋼管杭工法の
3つのメリット

この工法が都市部の現場で多く選ばれている背景には、現場制約の多い条件下でも施工を成立させる実用的な優位性があるためです。以下では、回転貫入鋼管杭工法の3点のメリットについて、詳しく解説します。

無排土施工で残土処分費を
ゼロに抑えられる

回転貫入鋼管杭工法のメリットのひとつが、無排土施工による残土処分費の削減です。杭を回転させながら地中に貫入するため、その他の工法と違って大量の残土・汚泥が発生しません。

都心部では、産業廃棄物として処理が必要な残土の運搬・処分コストが高騰しており、トータルコストへの影響が無視できない状況となっています。そのため、残土処分費をゼロにできるこの工法は予算超過リスクを抑える有効な手段と言えるでしょう。

低振動・低騒音施工で
密集地・住宅密集地でも
施工可能

回転貫入鋼管杭工法は、杭を「打ち込む」のではなく「回転させて貫入する」ため、近隣建物への振動や騒音が抑えられる工法です。隣家との距離が近い住宅密集地では、施工中の振動クレームが工期遅延や損害賠償につながるケースもあるため、低振動・低騒音という特性はそのリスクを事前に回避できる点でも優れています。

また、病院・学校・商業施設など、振動・騒音規制が厳しいエリアに隣接する現場でも、採用候補となるでしょう。

小型重機1台で
狭小地・旗竿地への
搬入・施工を実現

大型重機が入れない現場では、選択できる工法に制限が生じます。

回転貫入鋼管杭工法は杭径のラインナップが豊富であり、細径を選択することで小型施工機での施工も可能です。そのため、前面道路が狭い旗竿地、隣地との間隔が狭い密集市街地といった現場でも、小型重機が1台あれば搬入・施工できるケースがあります。

回転貫入鋼管杭工法を
選択する際の注意点

この工法はメリットが多い一方で、現場条件や管理体制によっては注意が必要な点もあります。採用前に以下の4点を確認しておきましょう。

• 鋼材価格は市況によって変動しやすく、セメント系地盤改良と比べて初期の材料コストが高めになる傾向がある。
• 途中に硬い岩盤や厚い玉石層がある場合、先端翼が損傷したり支持層まで貫入できないリスクがあり、事前の地盤調査が不可欠。
• 支持層が深い場合は現場で杭を継ぎ合わせる必要があり、溶接品質にばらつきが出ないよう徹底した管理が必要。
• 地中での腐食リスクに備え、建物の耐用年数に合わせた腐食しろ（肉厚の割増し）をあらかじめ設計に組み込む必要がある。

上記の注意点は工法全体に共通するものです。ボーリング調査やSWS試験で支持層の深度・地質を事前に確認し、工法の適合性を判断したうえで採用を検討してください。個別工法ごとの施工可能範囲や対応地盤の詳細については、各工法ページでご確認ください。

各工法の詳細を確認して現場
条件に合った選択を実現する

回転貫入鋼管杭工法には、先端翼の形状・材質・杭径ラインナップなどが異なる複数の工法が存在します。以下に代表的な3工法を紹介しますので、現場規模・地盤条件・コスト要件などを踏まえ、最適な工法をご検討ください。

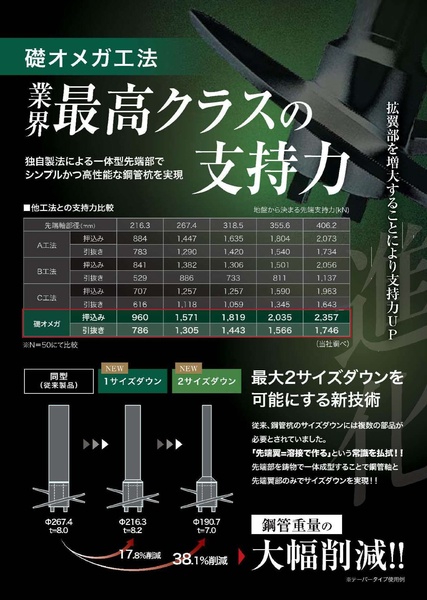

礎オメガ工法｜
鋳物一体成型テーパー翼で
最大2サイズダウンを実現

EAZET工法｜
細径5サイズ展開で
戸建てから中規模建築まで
柔軟に対応

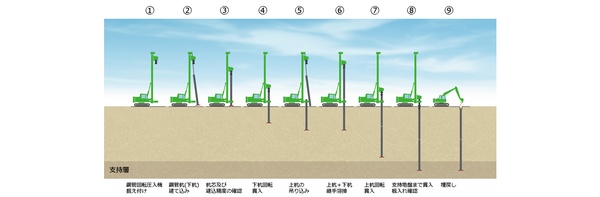

G-ECSパイル｜
シンプル構造で経済性と
幅広い施工条件への
適応力を両立
